| Kropsmateriale | Nodulært støbejern |
| Model | H44X-16Q |
| Specifikation | DN40-600 |
| Nominelt tryk | 1,0/1,6/2,5 MPa |
| Driftstemperatur | 0-80°C |
| Gældende medier | vand |
| Designstandarder | GB/24924-2010 |

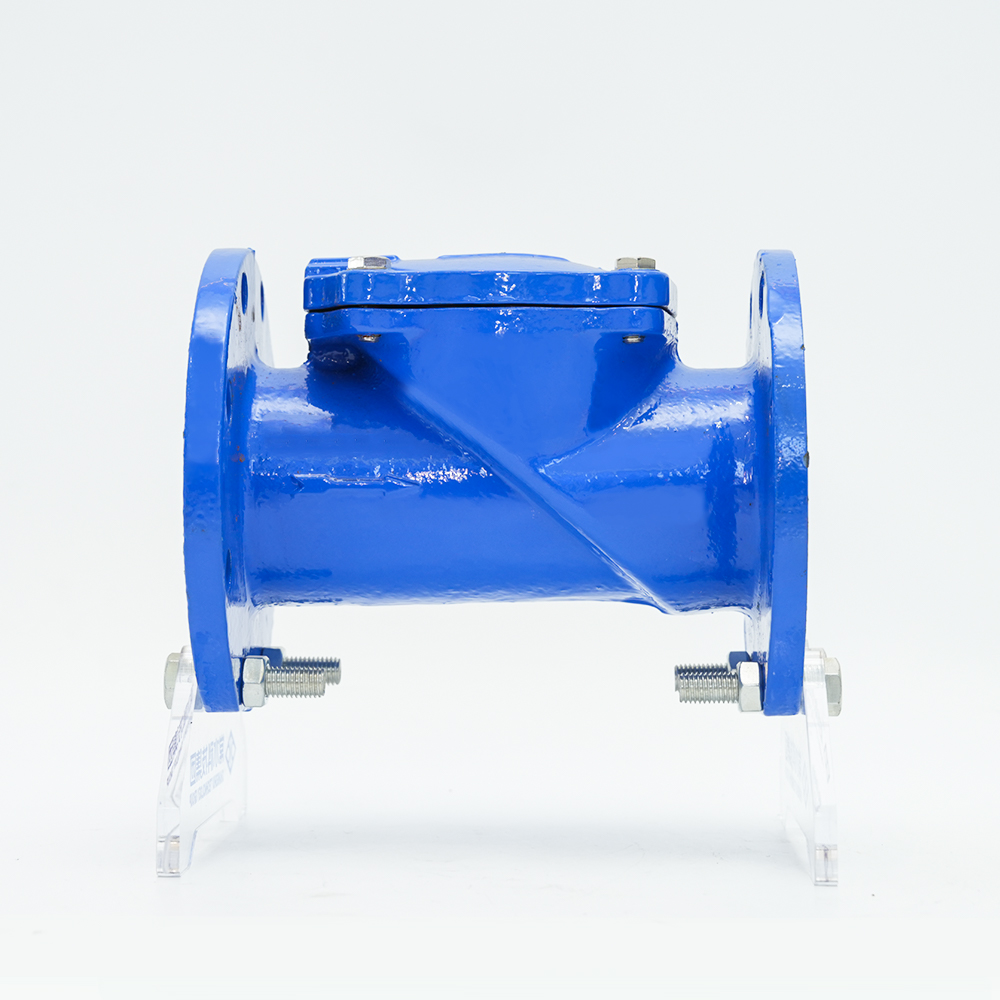

Produktoversigt
Denne ventil bruges hovedsageligt ved udgangen af rørledningspumper i vandforsynings- og afløbssystemer, brandbeskyttelse, aircondition, elektricitet, byggeri, mad, vandbehandling, kommunal administration, skibsbygning og andre rørledninger for at forhindre tilbagestrømning af medier. Da tætningsringen på dette produkt har et skrå design, er lukketiden kort, hvilket kan reducere vandhammertrykket. Ventilskiven er lavet af nitriloliebestandigt gummi og en stålplade, der presses ved høje temperaturer. Det har god erosionsbestandighed og tætningsevne. Produktstrukturen er enkel, og vedligeholdelse, reparation og transport er let.
Hoveddele Materialeer
| Serienummer | Hoveddel | Material |
| 1 | Ventilhus | QT450 |
| 2 | Motorhjelm | QT450 |
| 3 | Ventilblære | Gummisamlinger |
| 4 | Pakninger | nitrilgummi |
| 5 | Fastgørelsesmidler | Standard |

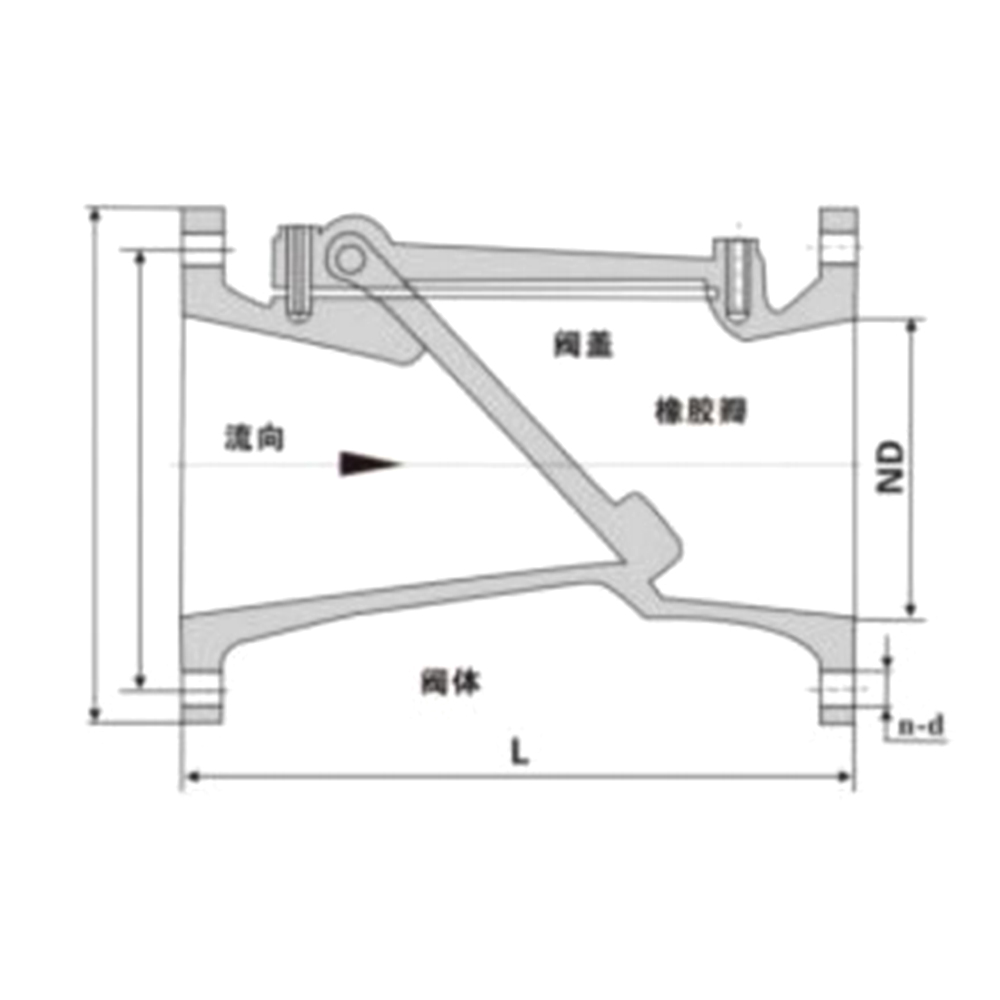

Produktets tekniske parametre
| Specifikation (DN) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Ventillængde (mm) | 205 | 217 | 238 | 292 | 332 | 360 | 492 | 620 | 700 |
Prøvetryk (MPa) | Boliger | 1,5-2,4 |
| Forsegling | 1,1-1,76 |
| Nominelt tryk (MPa) | 1,0-1,6 |
| Gældende temperatur | 0-80℃ |
| Gældende medier | vand og svagt ætsende væsker |
