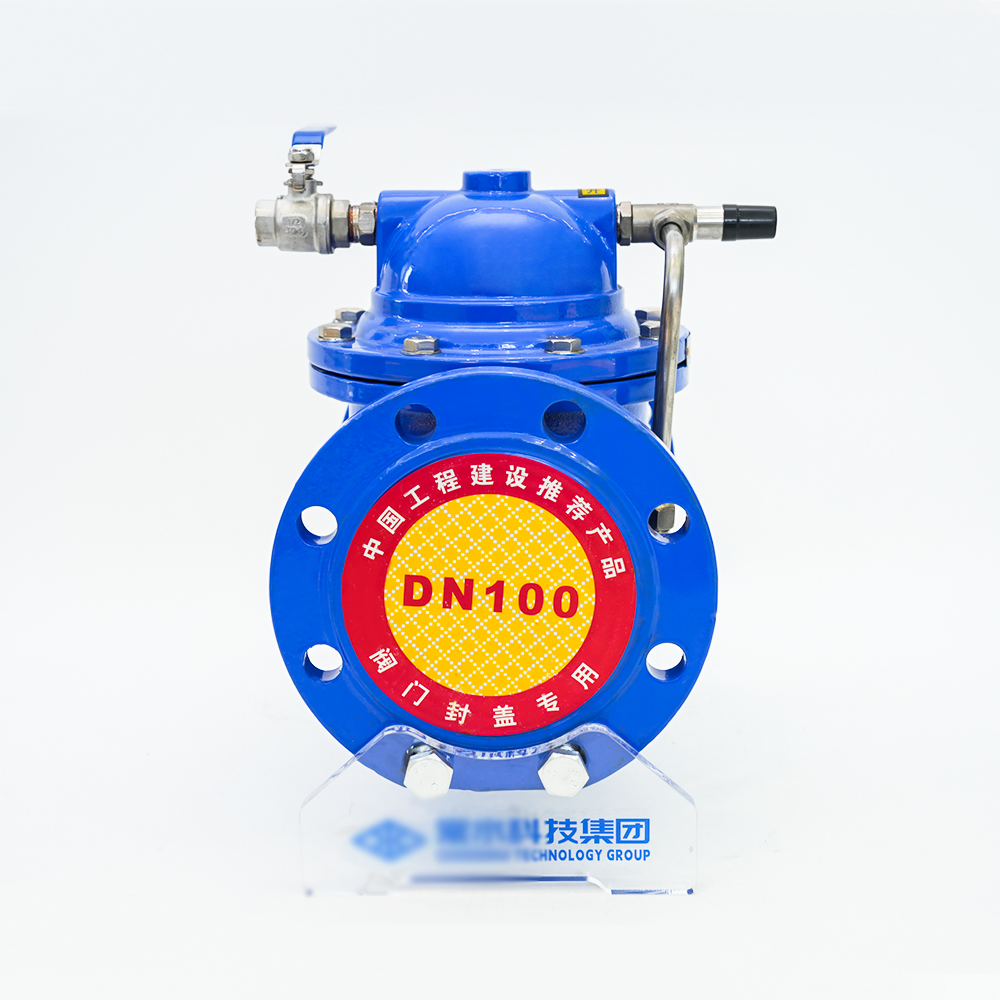

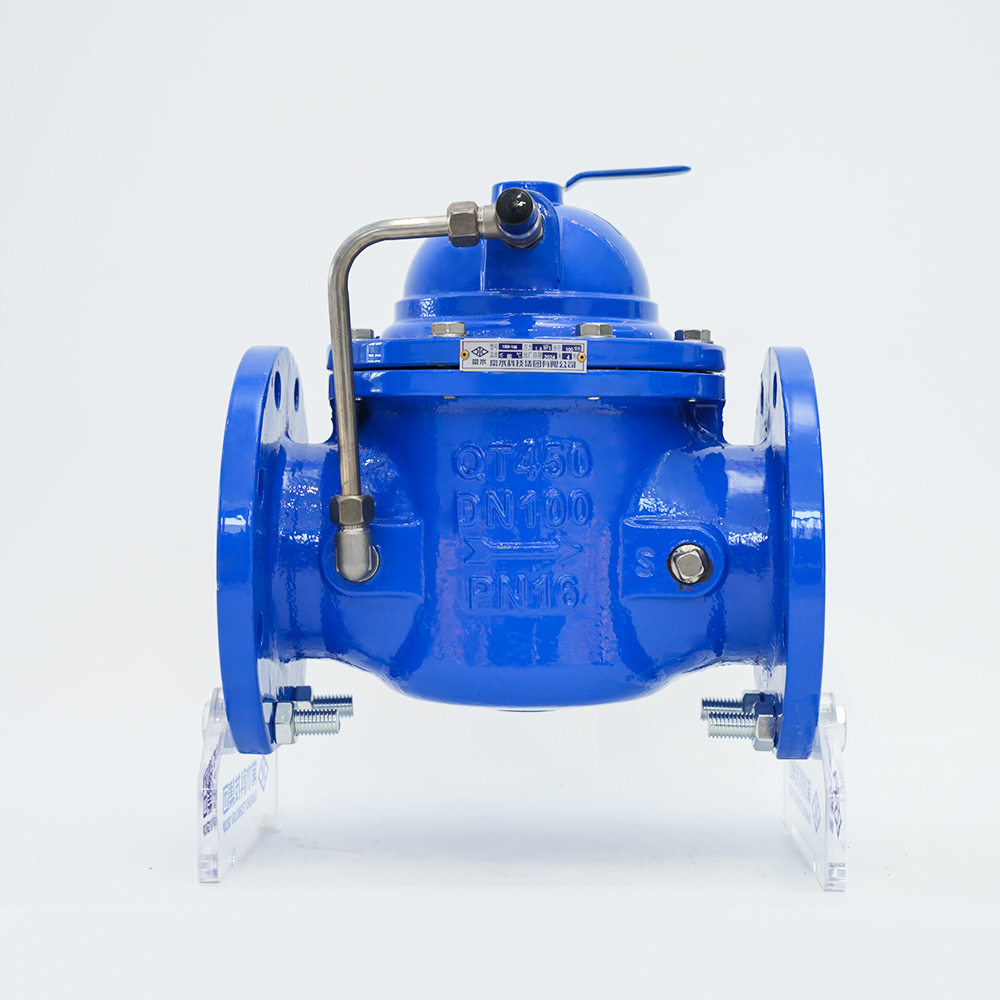

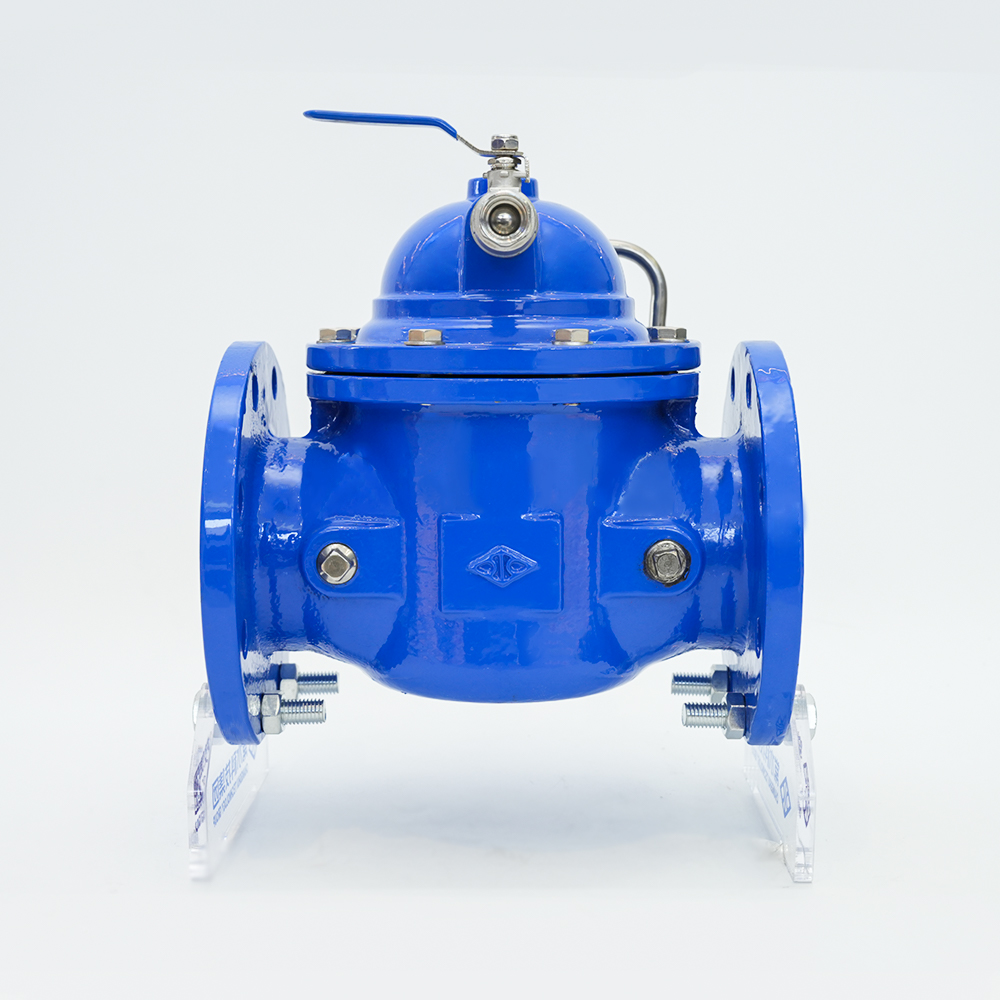

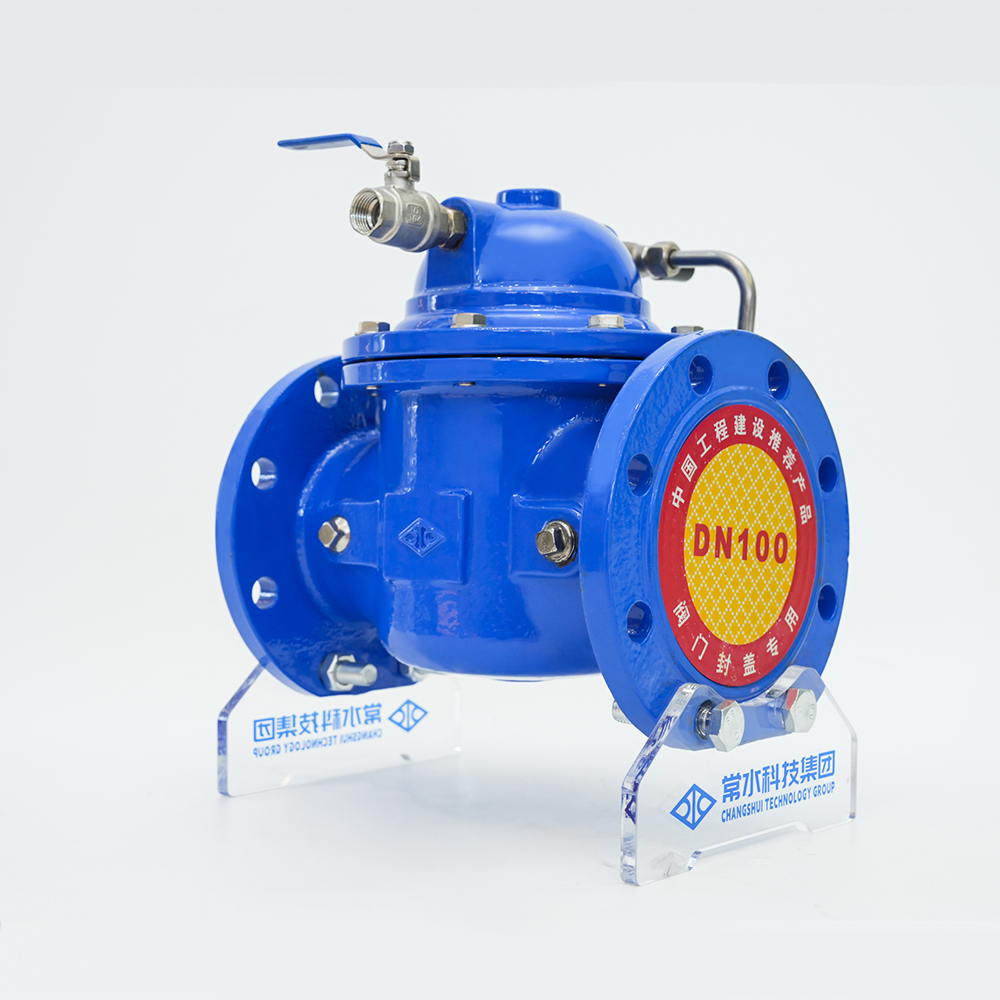

Fjernbetjening svømmerventil 100X-16Q

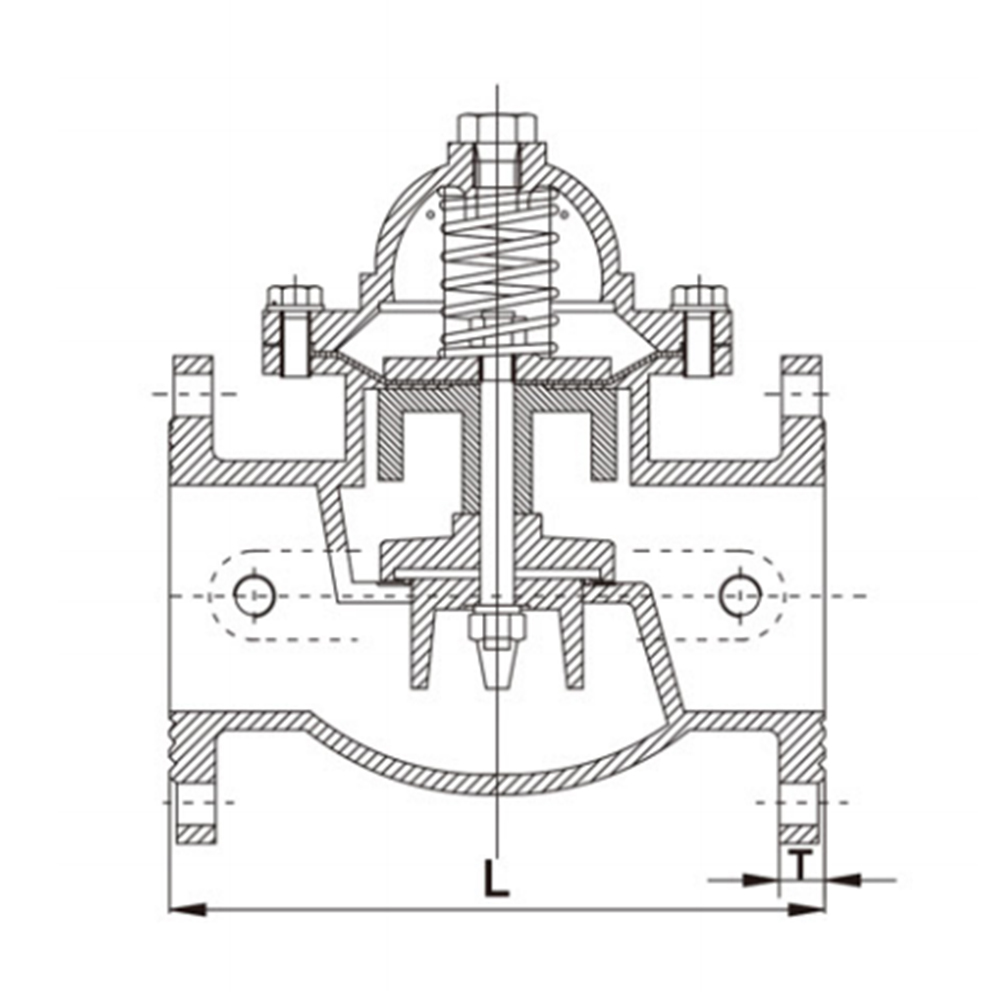

Strukturelle egenskaber

Den hydrauliske reguleringsventil er en ventil styret af vandtryk. Den består af en hovedventil og dens vedhæftede ledning, pilotventil, nåleventil, kugleventil og trykmåler. Afhængig af formål, funktion og anvendelsessted kan det udvikle sig til fjernstyrede svømmerventiler, trykreducerende ventiler, langsomt lukkende kontraventiler, flowreguleringsventiler, overtryksventiler, hydrauliske elektriske reguleringsventiler osv. Hydrauliske reguleringsventiler er opdelt i membrantype og stempeltype. Deres arbejdsprincipper er de samme. De drives af trykforskellen SP mellem opstrøms og nedstrøms og styres af pilotventilen, så membranen (stemplet) fungerer hydraulisk differentielt og justeres helt automatisk af hydraulik. Hovedventilskiven er helt åben eller helt lukket eller i reguleret tilstand. Når trykvandet, der kommer ind i kontrolkammeret over membranen (stemplet) udledes til atmosfæren eller nedstrøms lavtryksområdet, er trykværdien, der virker på bunden af ​​ventilskiven og under membranen, større end trykværdien ovenfor, så hovedventilskiven skubbes til helt åben position; når trykvandet, der kommer ind i kontrolkammeret over membranen (stemplet), ikke kan udledes til atmosfæren eller nedstrøms lavtryksområdet, kraften, der virker på membranen (stemplet) stemplet). Trykværdien ovenfor er større end trykværdien nedenfor, så hovedventilskiven vil blive presset til helt lukket position. Når trykværdien i kontrolkammeret over membranen (stemplet) er mellem indløbstrykket og udgangstrykket, er hovedventilskiven i en justeringstilstand, og dens justeringsposition afhænger af koblingskontroleffekten af ​​nåleventilen og den justerbare pilotventil i ledningssystemet. Den justerbare pilotventil kan åbne eller lukke sin egen lille ventilport gennem det nedstrøms udløbstryk og ændre sig med det, og derved ændre det styrede tryk over membranen (stemplet) og kontrollere indstillingspositionen af ​​hovedventilskiven.

Produktanvendelse

Ventilen består af en hovedventil og en ekstern pilotventil. Den bruger den flydende kugle i vandet til at forbinde styreventilen på grund af ændringer i væskestanden, så hovedventilen tilfører vand og lukker, og derved kontrolleres vandstanden i poolen (tanken) og vandtårnet inden for et vist område for at forhindre overløb og lav vandstand. Ventilen er velegnet til automatiske vandforsyningssystemer af forskellige pools (tanke) og vandtårne ​​i industri- og minevirksomheder og civile bygninger og bruges også i atmosfæriske kedelcirkulerende vandforsyningssystemer. Hovedventilen åbner hurtigt og lukker langsomt uden at forårsage vandslag. Det er tæt forseglet og der er ingen risiko for oversvømmelse.

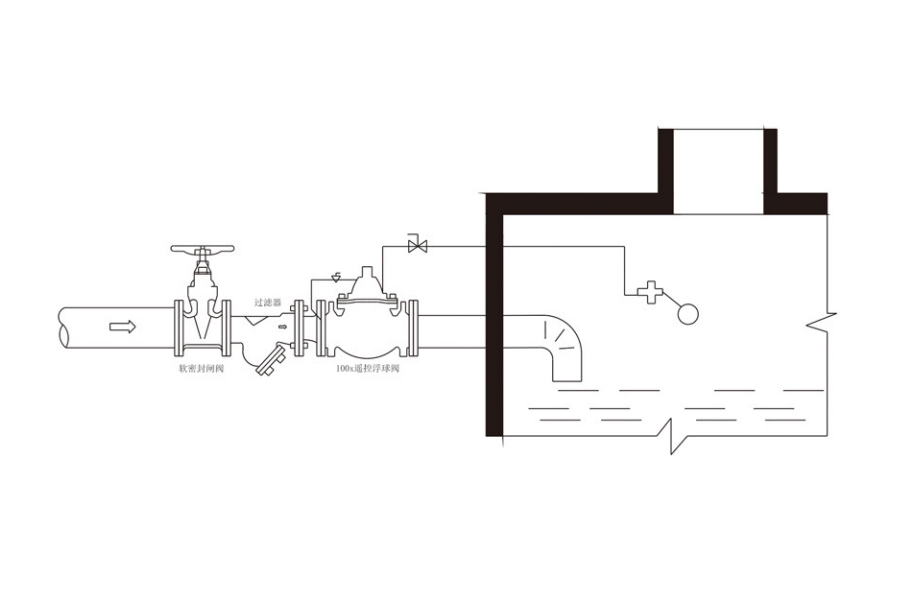

Installationsdiagram
