| Kropsmateriale | Nodulært støbejern |
| Model | Z41X-16Q |
| Specifikation | DN40-1000 |
| Nominelt tryk | 1,0/1,6/2,5 MPa |
| Driftstemperatur | 0-80°C |
| Gældende medier | vand |
| Design standarder | GB/24924-2016 |
Produktoversigt

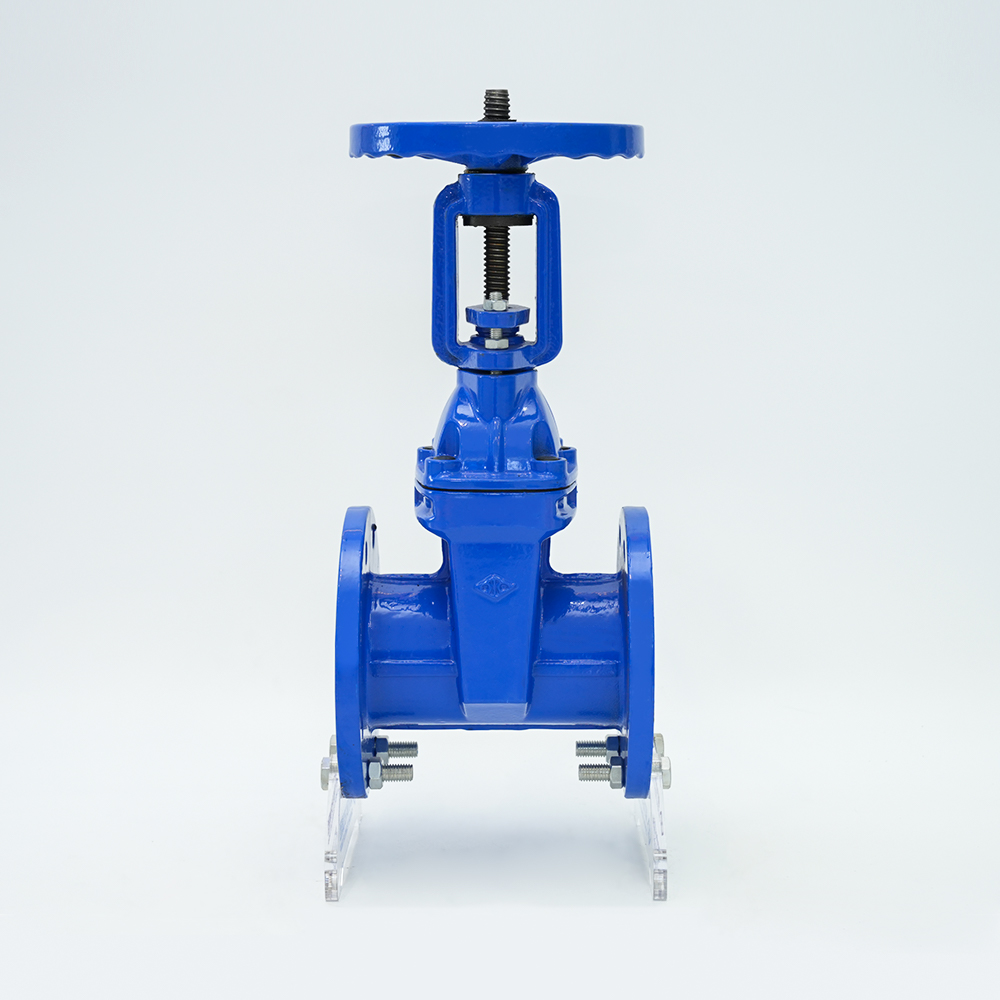

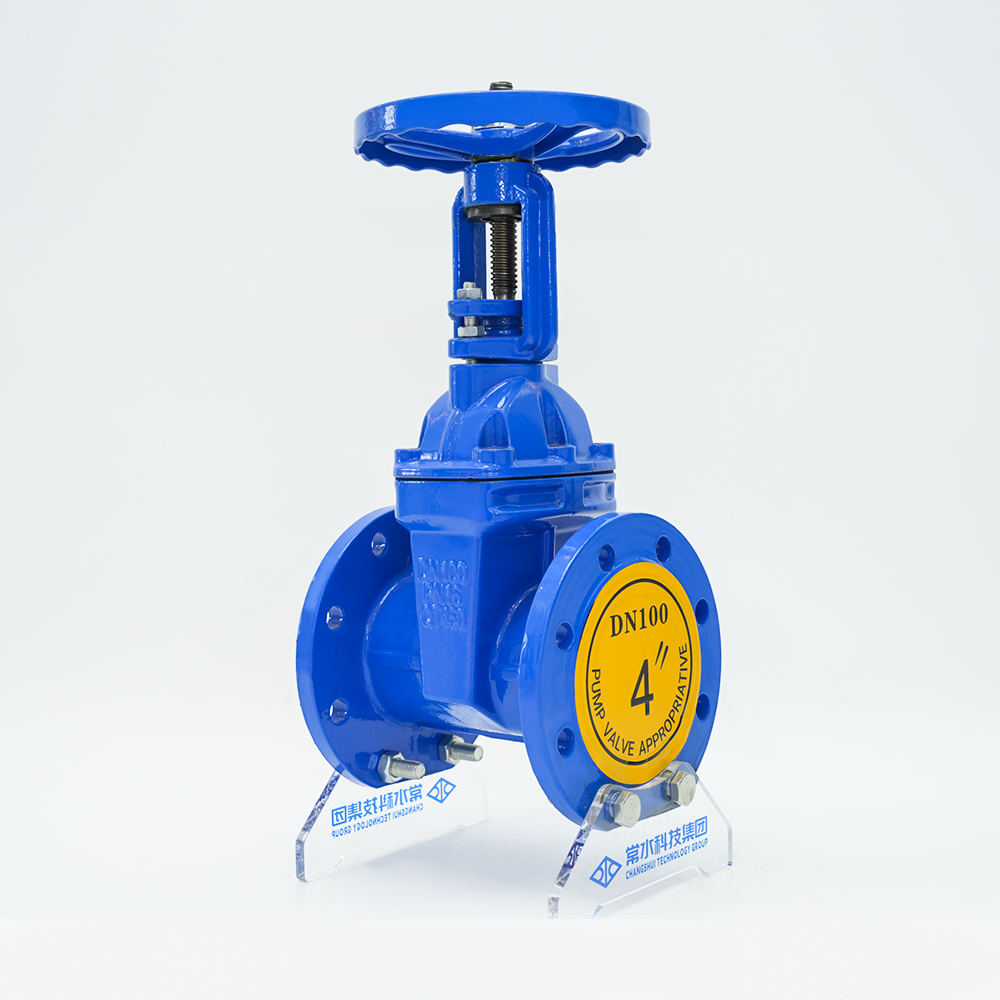

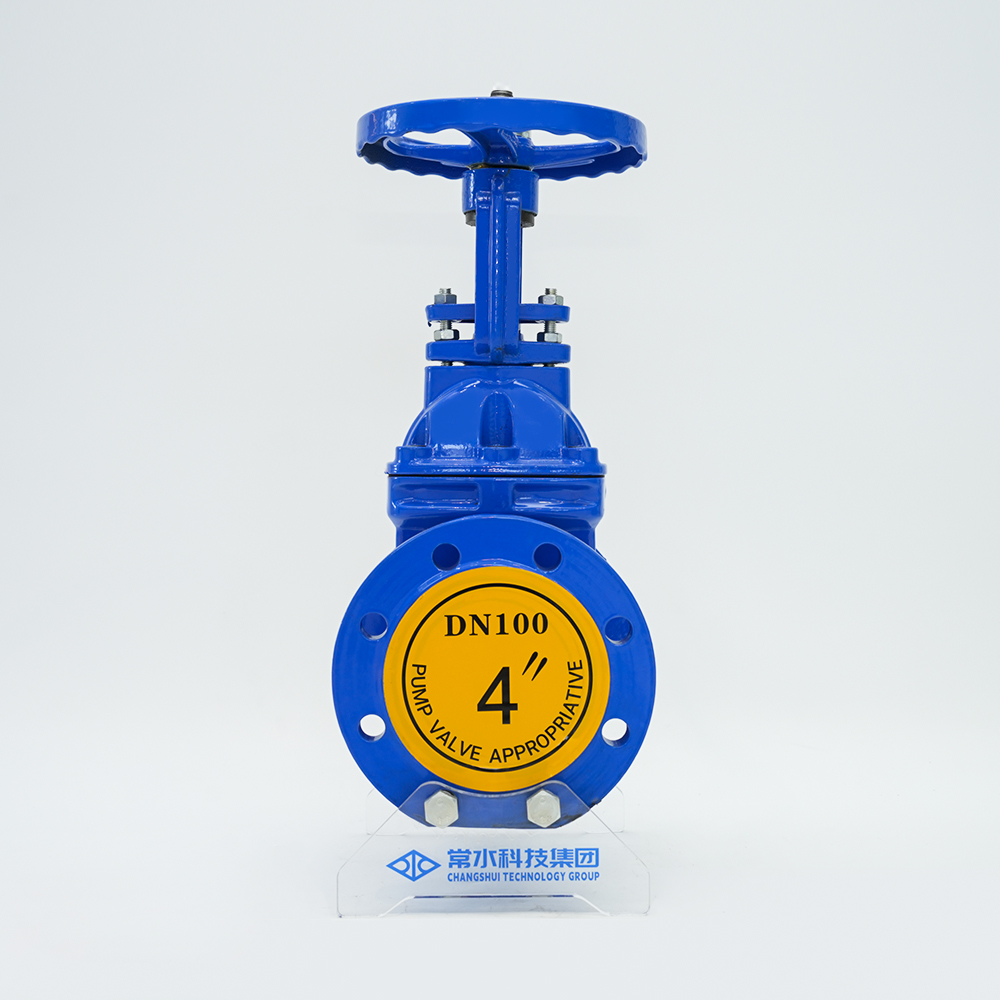

Den flangestigende spindelventil anvender en ekstern ventilspindelstruktur, og ventilspindlen roterer og bevæger sig aksialt. Porten bevæger sig op og ned med ventilspindlen for at åbne og lukke, og ventilåbningen kan observeres direkte. Det er meget udbredt i rørledningsprojekter såsom vandforsyning og dræning, brandbeskyttelse, aircondition, vandbehandling, kommunal administration, skibsbygning, elkraft, byggeri og mad til at transportere væskerørledninger som kontrolvæske.
Funktioner
1. Væskemodstanden er lille, og tætningsfladen er mindre eroderet og eroderet af mediet.
2. Åbning og lukning kræver mindre indsats.
3. Mediets strømningsretning er ikke begrænset, flowet forstyrres ikke, og trykket reduceres ikke.
4. Enkel form, kort strukturel længde, god fremstillingsproces og bredt anvendelsesområde.
Produktegenskaber
| Nominelt tryk: 1,0-2,5 MPa | DN: 50-1200 |
| Driftstemperatur: 0-80°C | Anvendelig medium: rent/kloakvand, olie |
| Flangestandard: GB/T17241-98 | Længde standard: GB12221-89 |
Produktparametre

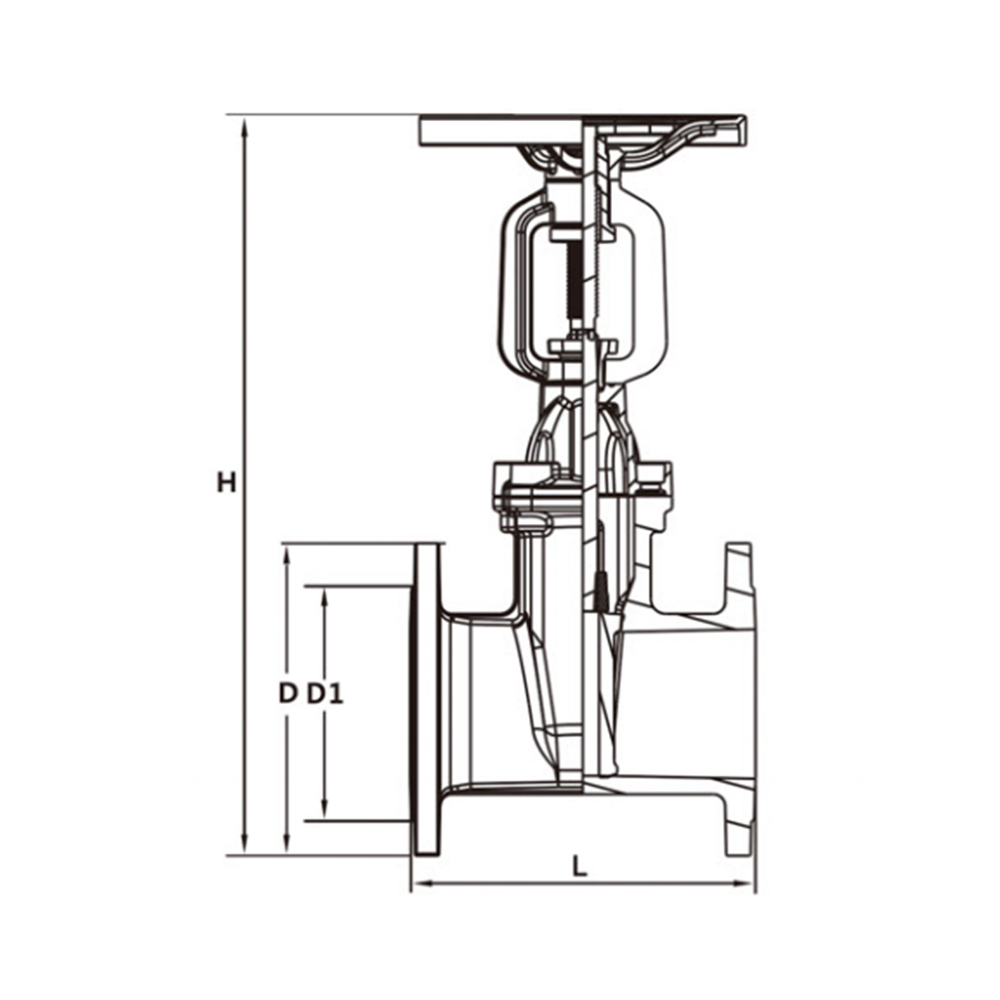

| Z41X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
| H | 365 | 406 | 465 | 520 | 630 | 690 | 870 | 1050 | 1210 | 1300 |
| D ydre cirkel | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 |
| n antal huller | 4 | 4 | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 16 |
| D1 Center | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 |
| Håndhjul | 180 | 215 | 285 | 330 | 380 | 465 |
