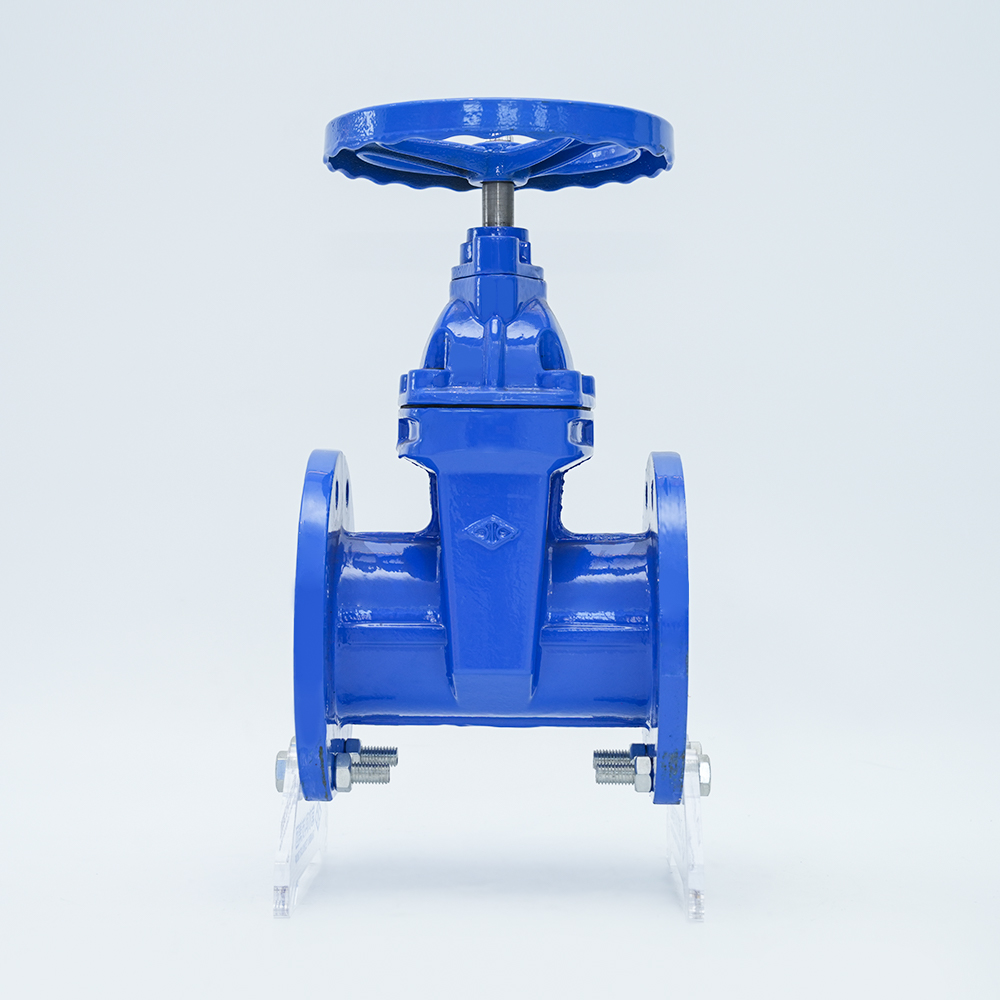

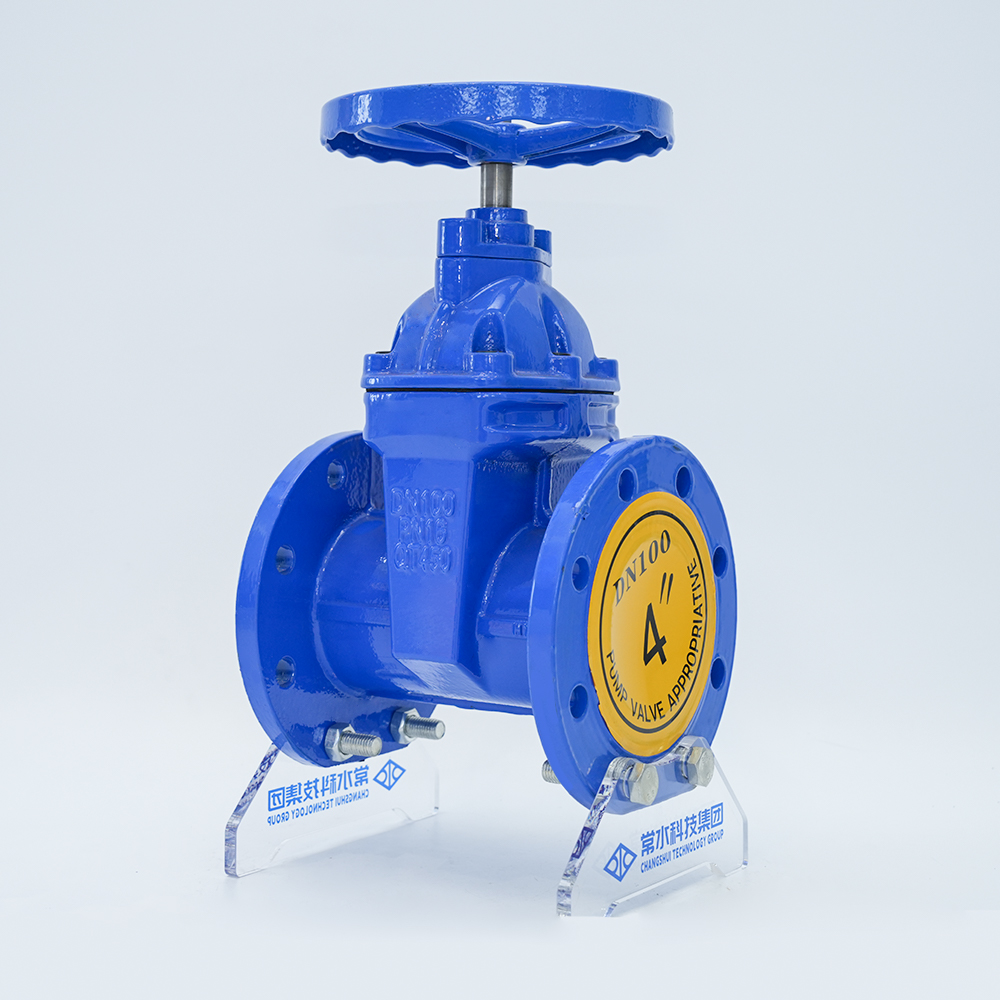

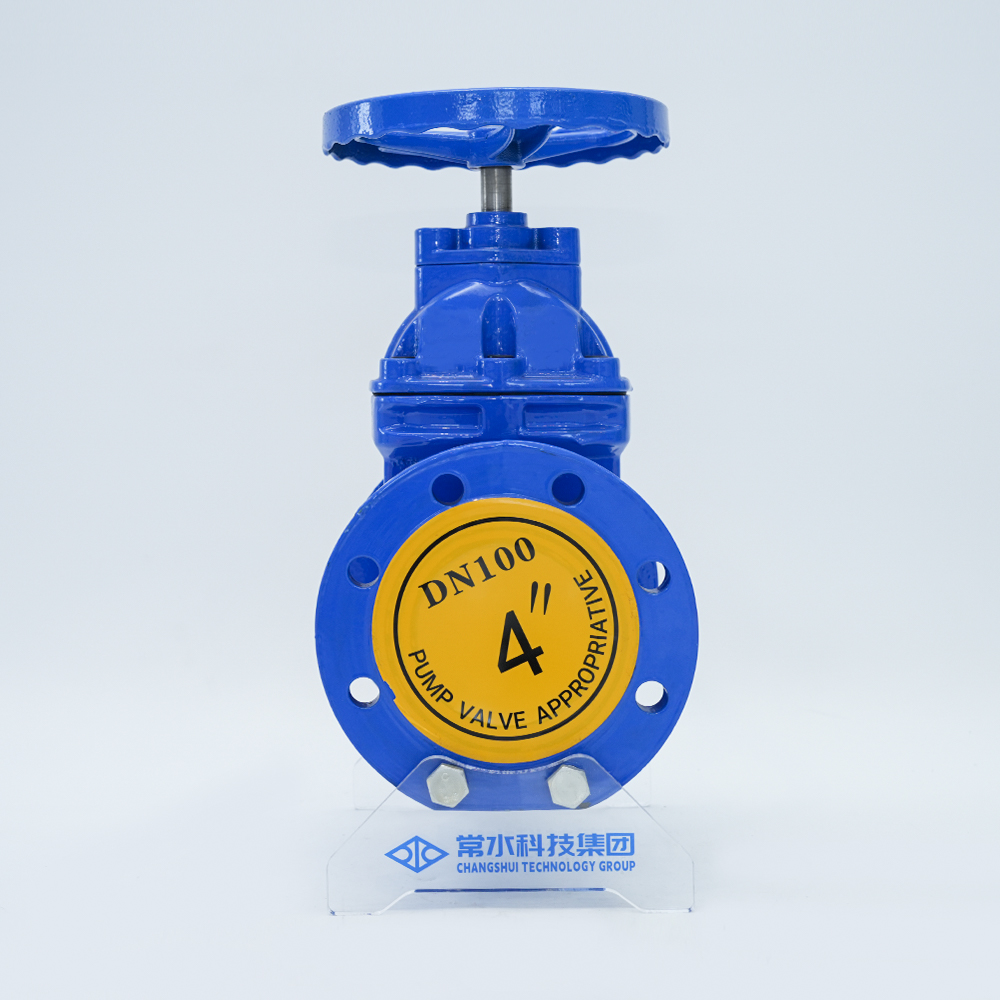

Mørk stilk blød tætning portventil Z45X-16Q

Portventilerne produceret af vores fabrik bruger den samlede gummibelægning af portpladen til at producere deformationskompensation for at opnå en god tætningseffekt, der overvinder de almindelige fænomener med dårlig tætning, lækage og rust af portventiler. Den er installeret på forskellige rørledninger og bruges som en to-vejs afskæring. Det er meget udbredt i rørledningsprojekter såsom vandforsyning og dræning, brandbeskyttelse, aircondition, vandbehandling, kommunal administration, skibsbygning, elektricitet, byggeri og fødevarer til at kontrollere væsker.

Kontakt os

Kropsmateriale	Nodulært støbejern
Model	Z45X-16Q
Specifikation	DN50-1200
Nominelt tryk	1,0/1,6/2,5 MPa
Driftstemperatur	0-80°C
Gældende medier	vand
Designstandarder	GB/24924-2016

Funktioner

Den skjulte spindel blødt forseglede skydeventil bruger den samlede gummibelægning af portpladen til at producere deformationskompensation for at opnå en god tætningseffekt. Det overvinder fænomenerne med dårlig tætning, lækage og rust af generelle portventiler og sparer mere effektivt installationsplads. Det kan bruges i vid udstrækning som en regulerings- og aflytningsenhed i væskerørledninger såsom postevand, spildevand, byggeri, olie, kemisk industri, fødevarer, medicin, tekstiler, elektrisk kraft, skibe, metallurgi, energisystemer osv.

Kompetencekrav

1. Ventilen er designet og fremstillet i overensstemmelse med standarderne i GB/24924-2010;

2. Ventilens strukturelle længde er i overensstemmelse med reglerne i GB/T12221-2005;3. Inspektion og test skal overholde de relevante regler i GB/T13927-2008; 4. Flangedimensionerne skal overholde reglerne i GB/T17241.6-2008.

Ydeevnespecifikation

Nominel størrelse		40/1000				mm
Nominelt tryk		1.0		1.6		Mpa
Prøvetryk	Styrke test	vand	1.5	vand	2.4
	Tætningstest		1.1		1.76
	Lufttætningstest		0.6		0.6
Gældende temperatur		0-80℃
Gældende medier		Vand, olie osv

Hovedmateriale

Serienummer	Navn	Materiale
1	Ventilhus	QT450
2	Ventilplade	QT450-NBR
3	Stængelmøtrik	QT450
4	Stængel	20Cr13
5	Medium flangetætninger	NBR
6	Motorhjelm	QT 450
7	O-ringe	NBR
8	O-ringe	NBR
9	Forsænkede bolte	35#
10	Smudsomslag	NBR
11	Havehovedskruer	35#
12	Håndhjul	QT 405
13	Kirtel	QT 450
14	Forsænkede bolte	35#

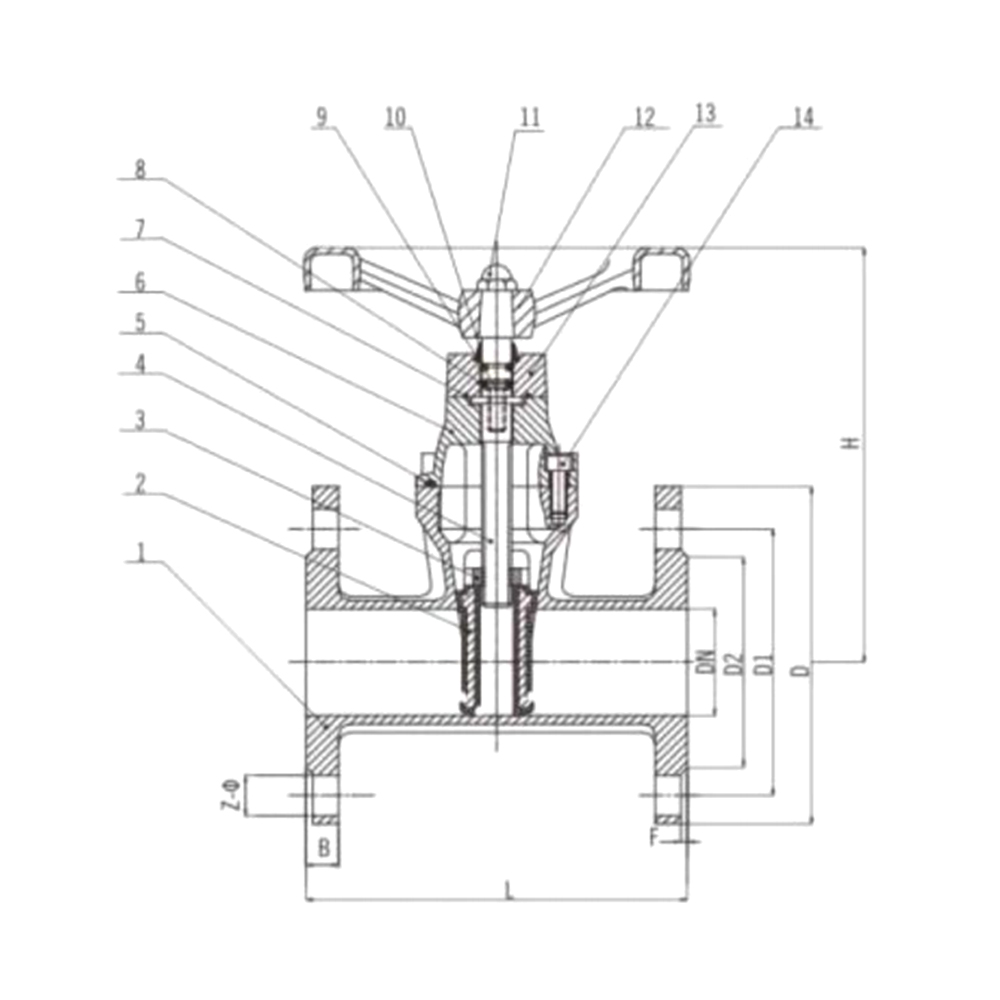

Udvendige hovedmål og tilslutningsmål (mm)

DN	L	D	D1	D2	C	F	Z-ф	H
40	165	150	110	84	19	3	4-f19	240
50	178	165	125	99	19	3	4-f19	240
65	190	185	145	118	19	3	4-f19	260
80	203	200	160	132	19	3	8-f19	275
100	229	220	180	156	19	3	8-f19	380
125	254	250	210	184	19	3	8-f19	410
150	267	285	240	211	19	3	8-f23	435
200	292	340	295	266	20	3	8-f23	630
250	330	395	350	319	22	3	12-f23	645
300	356	445	400	370	24.5	4	12-f23	697
350	381	505	460	429	24.5	4	16-f23	802
400	406	565	515	480	24.5	4	16-f28	842
450	432	615	565	530	25.5	4	20-f28	1060
500	457	670	620	583	26.5	4	20-f28	1170
600	508	780	725	682	30	5	20-f31	1300
700	610	895	840	794	32.5	5	24-f31	1550
800	660	1015	950	901	35	5	24-f34	1750
900	711	1115	1050	1001	37.5	5	28-f34	1950
1000	811	1230	1160	1112	40	5	28-f37	2170

Udvendige hovedmål og tilslutningsmål (mm)

DN	L	D	D1	D2	C	F	Z-ф	H
40	165	150	110	84	19	3	4-f19	240
50	178	165	125	99	19	3	4-f19	240
65	190	185	145	118	19	3	4-f19	260
80	203	200	160	132	19	3	8-f19	275
100	229	220	180	156	19	3	8-f19	380
125	254	250	210	184	19	3	8-f19	410
150	267	285	240	211	19	3	8-f23	435
200	292	340	295	266	20	3	12-f23	630
250	330	405	355	319	22	3	12-f28	645
300	356	460	410	370	24.5	4	12-f28	697
350	381	520	470	429	26.5	4	16-f28	802
400	406	580	525	480	28	4	16-f31	842
450	432	640	585	548	30	4	20-f31	1060
500	457	715	650	609	31.5	4	20-f34	1170
600	508	840	770	720	36	5	20-f37	1300
700	610	910	840	794	39.5	5	24-f37	1550
800	660	1025	950	901	43	5	24-f40	1750
900	711	1125	1050	1001	46.5	5	28-f40	1950
1000	811	1255	1170	1112	50	5	28-ф43	2170
