| Kropsmateriale | Nodulært støbejern |
| Model | Z85X-16Q |
| Specifikation | DN50-300 |
| Nominelt tryk | 1,0/1,6/2,5 MPa |
| Driftstemperatur | 0-80°C |
| Gældende medier | vand |
| Designstandarder | GB/24924-2016 |
Produktoversigt
Den bruges til at afskære, forbinde og regulere mediet i rørledningen. Den har gode væskekontrolegenskaber og lukke- og tætningsevne. Det er meget udbredt i ætsende medier såsom metallurgi, elektrisk kraft, petroleum, kemisk industri, luft, gas, brændbar gas og vandforsyning og dræning. på rørledningen.
Funktioner
1. Ventilpladen er helt dækket af lim, som har god dækkeevne og præcis størrelse for at sikre tætningens pålidelighed;
2. Ventilens bund anvender samme fladbundstype som vandrøret, hvilket ikke forårsager ophobning af affald;
3. Hele ventilen er malet med giftfri epoxyharpiks for at forhindre korrosion og rust. Det kan ikke kun bruges til drikkevandssystemer, men også til kloaksystemer;
4. Glandmøtrikken bruges til selvspændende tætning; kraftig forbedring af tætningsydelsen;
5. Det er yderst praktisk at udskifte de tætningsslidende dele.

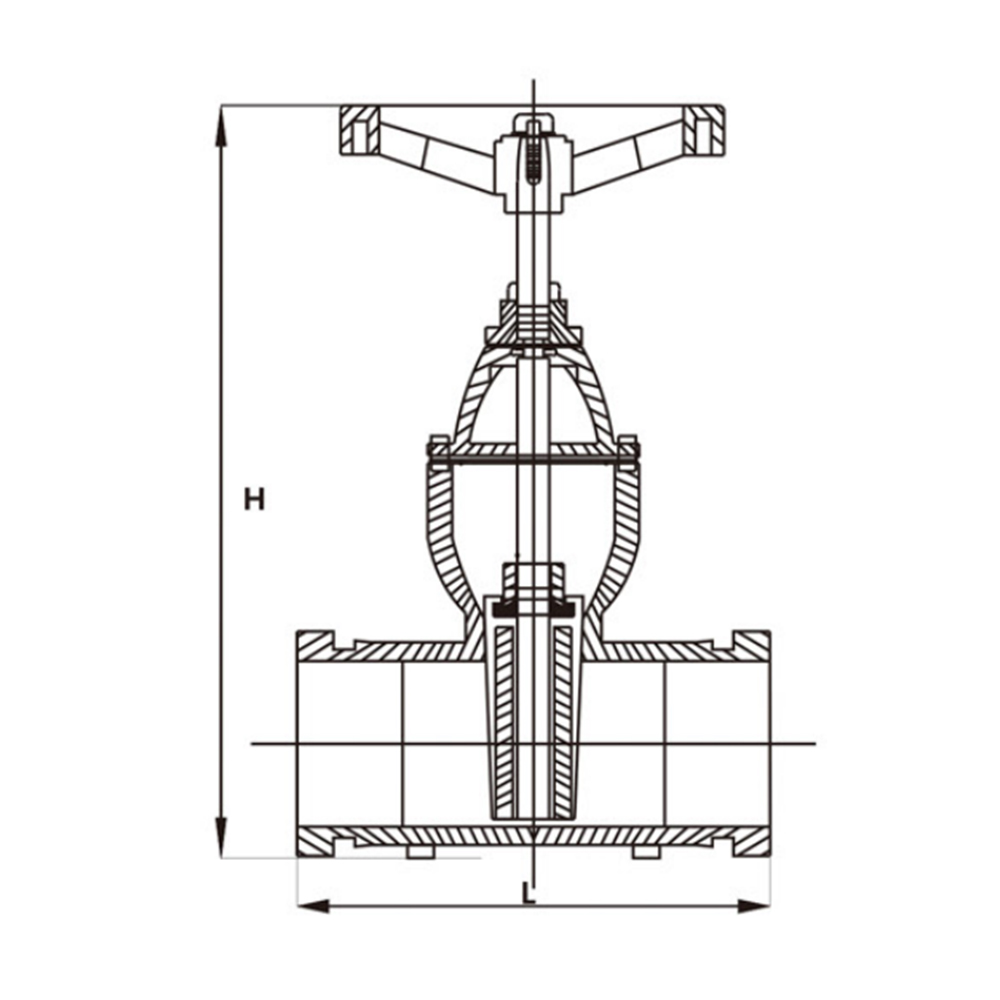

Produktparametre
| Z85X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 140 | 150 | 160 | 178 | 200 | 210 | 250 | 285 | 330 |
| H | 250 | 325 | 330 | 410 | 420 | 540 | 660 | 900 | 1000 |
| Ydre cirkel | 60 | 76 | 89 | 108/114 | 140 | 159/165 | 219 | 273 | 325 |
| Håndhjul | 180 | 215 | 285 | 330 | 380 |
